SRXを組み立てよう その7 始動準備

20110615

 お昼からはエンジン始動に向けて関連パーツの取り付けを行う。

 その前に、チェーンラインの装着によって後輪が固定されたので、リヤブレーキ周りを取り付けた。


 セルモーターの取り付け。 その前にセルモーターの下になるオイルラインのパイプ取り付けがあったのだが、写真を取り損ねた。 エンジン右側よりプラハンマーでコンコンと優しくとたたき込んでボルト4本で固定する。 スターターリレーから来た配線もこの時点で済ませる。


 セルの真後ろにあるクラッチワイヤーの取り出し口。


 クラッチワイヤーステーをえんじんと共締めしてハンドルまで取り回す。 これでクラッチが切れるようになった。


 リヤブレーキスイッチ。 狭いところを通る針金がブレーキペダルの穴に通しにくくて、結局ペダルを一度外して取り付けた。


 フロントスプロケットカバー。

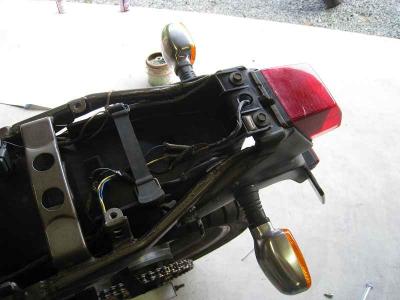

 テールランプとリヤウインカーの固定と結線を行う。


 SRXの特徴であるキャブレター。 YDIS(ヤマハデュアルインテークシステム)という単気筒なのに種類の異なる2つのキャブレターが装備されている。


 強制開閉式のプライマリーとCV(負圧)タイプのセカンダリーの組み合わせ。 レスポンスとマイルドを併せ持つキャブレターだ。


 どちらもピストンの動きはスムースで、フロート室を開けてみたらきれいだったので、外側のアルミ錆だけ落としてこのまま取り付けてみることにする。


 インシュレーターは最初からエンジンにつけられていたので、グイッと力を入れて差し込み、二次エアーを吸い込まないようにしっかりとネジを締め込む。


 エアクリーナーボックスに、エアコンプレッサーでほこりを落としたエアクリーナーを入れ、


 カバーを取り付ける。 この一連の作業は同じシングルバイクであるGBだと、手が入れにくくて非常にしにくいのだが、SRXはとても作業がしやすい。


 ハンドルスイッチとアクセルワイヤーを取り回す。


 オイルクーラーも取り付け・・・(パイプ接続のOリングが1個足りない、買ってこなければ)

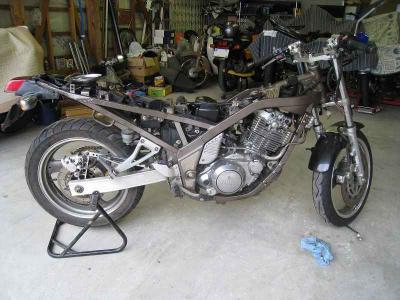

 エキゾースト関連とバッテリーを繋げば、始動テストができるところまで来た。


 5月22日午後
